Фильтр-осушитель в промышленной холодильной системе занимает не больше ладони, но от его состояния зависит ресурс компрессора, стабильность охлаждения и итоговая стоимость ремонта. Когда этот элемент недооценивают, последствия быстро проявляются: закоксовка ТРВ или капиллярной трубки, коррозия металлических поверхностей, разрушение изоляции обмоток двигателя, выход из строя дорогостоящего агрегата. При образовании кислот в масле компрессора система буквально «самоуничтожается» изнутри. В этой статье разбираем, какие функции выполняет фильтр-осушитель для холодильника в контуре, как по его работе судить о проблемах и как выбрать правильный тип для промышленных установок в условиях Беларуси, чтобы замена фильтра была запланированной мерой, а не следствием аварии.
Почему фильтр-осушитель — ключевой элемент холодильной системы

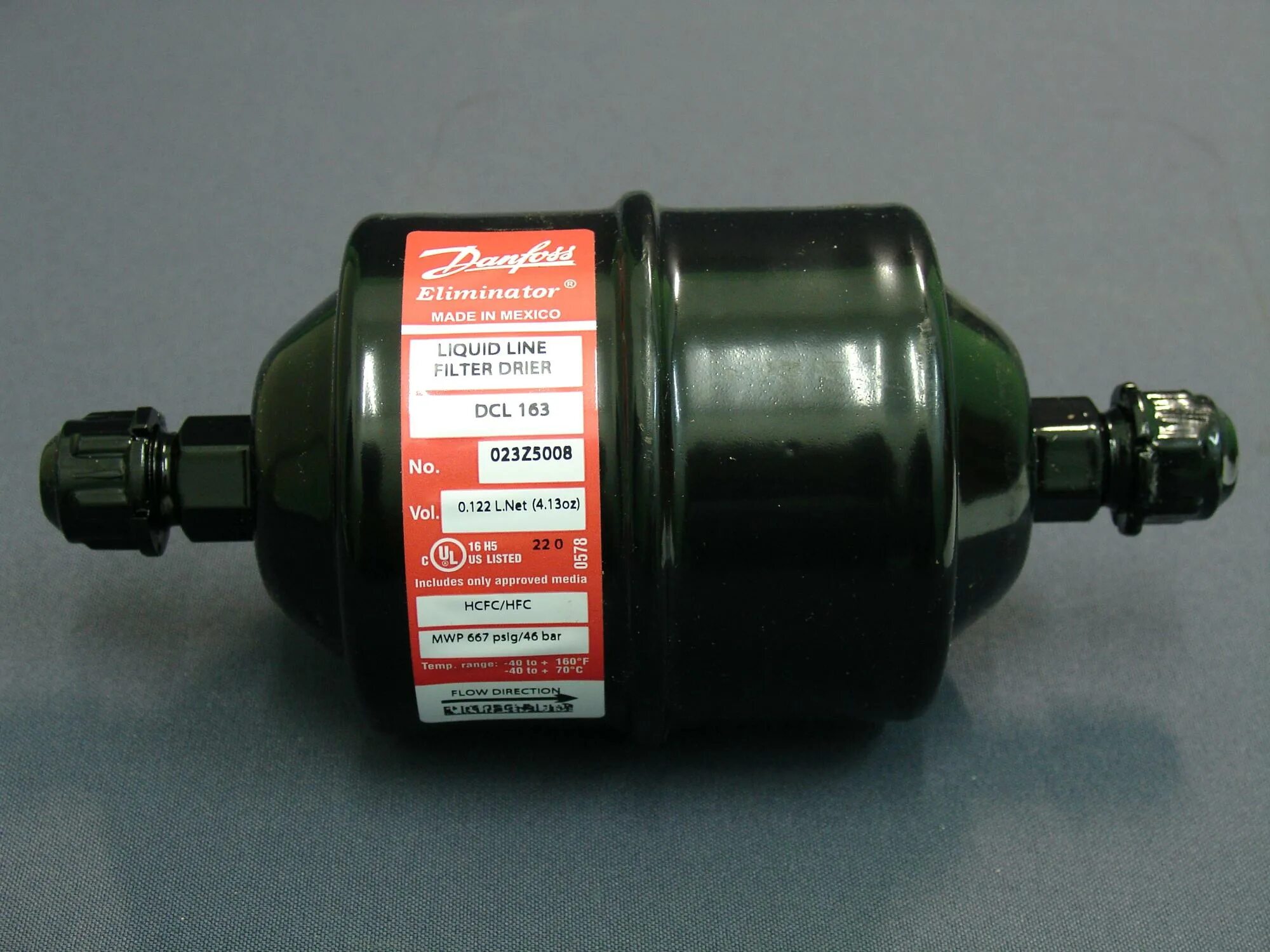

Фильтр-осушитель — это комбинированный узел в жидкостной линии, который одновременно работает как адсорбер влаги и химических загрязнений и как механический фильтр для твёрдых частиц. В промышленных системах охлаждения (витрины, камеры хранения, шоковые установки, чиллеры) он устанавливается между конденсатором и ТРВ/КРВ или капиллярной трубкой, то есть в участке, где хладагент находится в жидком состоянии и давление достаточно высокое.
В одноконтурных системах фильтр-осушитель ставят, как правило, один, в общей жидкостной линии. В многоконтурных решениях крупных складов и распределительных центров часто применяют индивидуальные осушители на каждый контур или блок, особенно когда используются разные типы хладагента или различаются условия эксплуатации. Для CO₂-систем и установок с высоким рабочим давлением подбираются специализированные модели с усиленным металлическим корпусом.
Важность узла проще всего показать связью с дорогими компонентами оборудования:
- защита ТРВ, ЭРВ и капиллярной трубки от льда, грязи и продуктов коррозии, которые нарушают дозирование хладагента и приводят к нестабильной работе витрин и камер;
- защита компрессора от влаги, кислот и абразивных частиц, вызывающих износ трущихся пар и подшипников, подгорание обмоток и вспенивание масла;
- предотвращение засорения мелких каналов в конденсаторах и рекуперационных теплообменниках.
Практический пример: отказ ТРВ в торговой витрине стоимостью 4–5 тысяч евро из-за грязи и влаги в системе часто означает не только замену клапана, но и потерю товара, простой линии и выезд сервисной компании в нерабочее время. Регулярная замена фильтра-осушителя по регламенту в разы дешевле и предсказуемее. Поэтому к этому элементу стоит относиться не как к «расходнику», а как к основной защите контура от внутренних загрязнений.
Какие задачи выполняет фильтр-осушитель в холодильной системе: разбор по функциям
Если разложить по пунктам, какие задачи выполняет фильтр-осушитель в холодильной системе, получится несколько взаимосвязанных функций, от которых напрямую зависит срок службы всей установки.
- Удаление влаги из хладагента. Влага попадает в контур через негерметичные соединения, плохо проведённый вакуум, использование «сырых» компонентов и неосушенного азота при опрессовке. Что происходит, если влаги много? В участке высокого давления образуется эмульсия «масло–хладагент–вода», а при расширении на ТРВ или в капиллярной трубке часть воды превращается в лёд и перекрывает проход. Это даёт падение холодопроизводительности, обмерзание перед клапаном, скачки давления и риск гидроударов. Кроме того, вода участвует в химических реакциях, образуя органические и неорганические кислоты.
- Адсорбция кислот и побочных продуктов разложения масла и хладагента. При перегреве, разложении масла и некоторых хладагентов формируются кислоты, которые разрушают лаковую изоляцию обмоток двигателя компрессора и внутренние медные и стальные поверхности. Осушитель, заполненный специальным адсорбентом (чаще всего цеолитами или активированным оксидом алюминия), связывает как влагу, так и кислотные частицы. Это особенно актуально для систем на HFC и HFO с синтетическими POE-маслами: такие масла сильнее притягивают влагу и быстрее разрушаются без качественного осушения.
- Фильтрация твёрдых частиц. При монтаже в трубопровод попадают окалина, металлические частицы после пайки, остатки флюса, фрагменты герметиков. Со временем добавляются продукты износа компрессора. Всё это движется по контуру и в первую очередь забивает узкие сечения: ТРВ, ЭРВ, капиллярную трубку, дросселирующие элементы в конденсаторе. Фильтрующая часть осушителя отлавливает эти частицы, снижая риск внезапного падения производительности, ухудшения переохлаждения и нештатного роста давления в системе.
- Частичная стабилизация потока. За счёт внутреннего объёма и конструкции фильтр немного сглаживает пульсации потока жидкого хладагента и перепады давления на входе ТРВ. Это не его основная функция, но в ряде схем помогает добиться более ровной работы при разных нагрузках и использовании электронных клапанов.
Когда фильтр-осушитель забит или неправильно подобран по типу, пропускной способности или давлению, перечисленные задачи выполняются лишь частично. Влаги и кислот становится больше, твёрдые частицы доходят до критичных компонентов, а реальные проблемы проявляются уже как «симптомы» в работе компрессора, клапанов и теплообменников. Поэтому оценка состояния осушителя — важная часть диагностики проблем контура, а не только формальная процедура замены.
Как выбрать фильтр-осушитель для промышленного холодильного оборудования
Для промышленных объектов в Беларуси — распределительных центров, мясокомбинатов, молочных предприятий, магазинов и гипермаркетов — характерны протяжённые магистрали, сложные многоконтурные схемы и частые сервисные работы. В таких условиях использование «универсального» фильтра-осушителя почти всегда приводит к снижению ресурса оборудования. Требуется подбирать узел под конкретные условия и тип системы.
Основные параметры выбора:
- Хладагент и масло. Для R404A, R134a, R448A, R449A и других смесей используются одни типы адсорбентов, для CO₂ в транскритических установках — другие, с учётом более высокого рабочего давления. Также важно, с каким типом масла работает компрессор: минеральное, алкилбензольное, POE и т.п.
- Производительность и диаметр трубки. Фильтр должен обеспечивать требуемый массовый расход хладагента без избыточного падения давления. Недобор по производительности приводит к «душению» системы, особенно на пиках нагрузки.
- Допустимое давление и материал корпуса. Для высоконапорных систем выбирают стальные или усиленные металлические корпуса, рассчитанные на заданное давление плюс запас. Для классических фреоновых систем возможно применение медных корпусов под пайку.
- Конструкция: одноразовый или со сменным картриджем. В больших магистралях выгодны корпуса со сменной вставкой: при авариях замена фильтра обходится дешевле, а сама операция короче по времени.
Опасная практика — ставить фильтр «чуть меньше по размеру, но то, что есть». Такое решение часто даёт скрытое увеличение перепада давления и ускоренный износ компрессора. Лучше свериться с документацией производителя установки или подобрать аналог по каталогу. Как поставщик запасных частей (наш ассортимент доступен на https://part.ipreka.by/) для холодильных систем в Беларуси, мы помогаем сопоставить характеристики фильтра-осушителя с реальными условиями эксплуатации конкретного объекта и подобрать совместимый вариант без экспериментов.
Признаки проблем с фильтром-осушителем и практические советы по замене
Сигналы, что фильтр-осушитель перестал справляться со своими функциями, чаще всего проявляются так:
- падение холодопроизводительности при нормальной массе хладагента и отсутствии явных утечек;
- повышенное падение давления на участке от выхода конденсатора до входа ТРВ или капиллярной линии;
- обмерзание участка перед ТРВ при положительной температуре воздуха в помещении камеры или машинного отделения;
- следы коррозии или вздутия на корпусе, изменение цвета индикатора влаги в жидкостной линии.
Типичные ошибки при замене фильтра:
- замена без полноценного вакуумирования и сушки системы, когда в контуре остаётся воздух и пары воды;
- использование металлических фильтров, которые долго лежали с открытыми патрубками и уже набрали влагу из воздуха;
- игнорирование повторной замены после аварийных режимов — сгорания компрессора, подтопления масла или значительного перегрева.
Практическая рекомендация: после серьёзных аварий стоит планировать несколько последовательных замен фильтров-осушителей с интервалом в несколько недель работы системы, параллельно контролируя состояние масла и параметры давления. Такой подход существенно снижает риск повторного выхода компрессора из строя и удлиняет срок службы установки.
Фильтр-осушитель — недорогая деталь, которая закрывает критичные задачи по защите всей холодильной системы от влаги, кислот и твёрдых загрязнений. Грамотный подбор по типу хладагента, давлению и условиям работы, а также своевременная замена фильтра напрямую влияют на ресурс оборудования и стоимость ремонта. При сомнениях по выбору разумнее уточнить характеристики и подобрать совместимый вариант с помощью специалистов, чем экономить «наугад» и потом платить за крупный ремонт.
